Размеры бетонных колец для септика: как читать маркировку и считать объём

Что означает КС 10.9 и почему высота не обязательно 900 мм

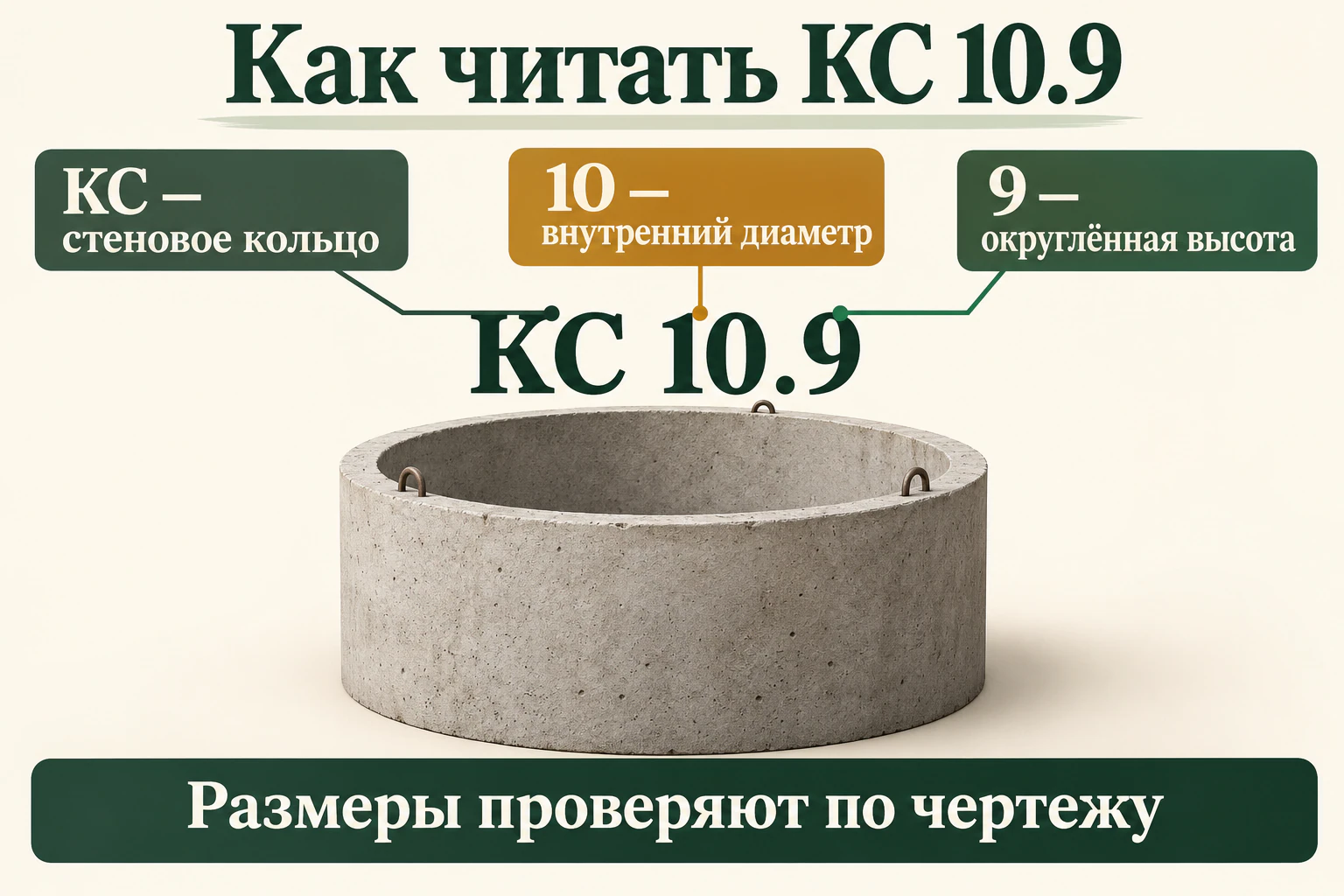

КС обозначает стеновое цилиндрическое кольцо. По ГОСТ 8020-2016 в обозначении типоразмера для стеновых колец указывают внутренний диаметр и высоту в дециметрах с округлением до целого числа. Поэтому маркировка помогает найти семейство изделий, но не заменяет размеры в миллиметрах.

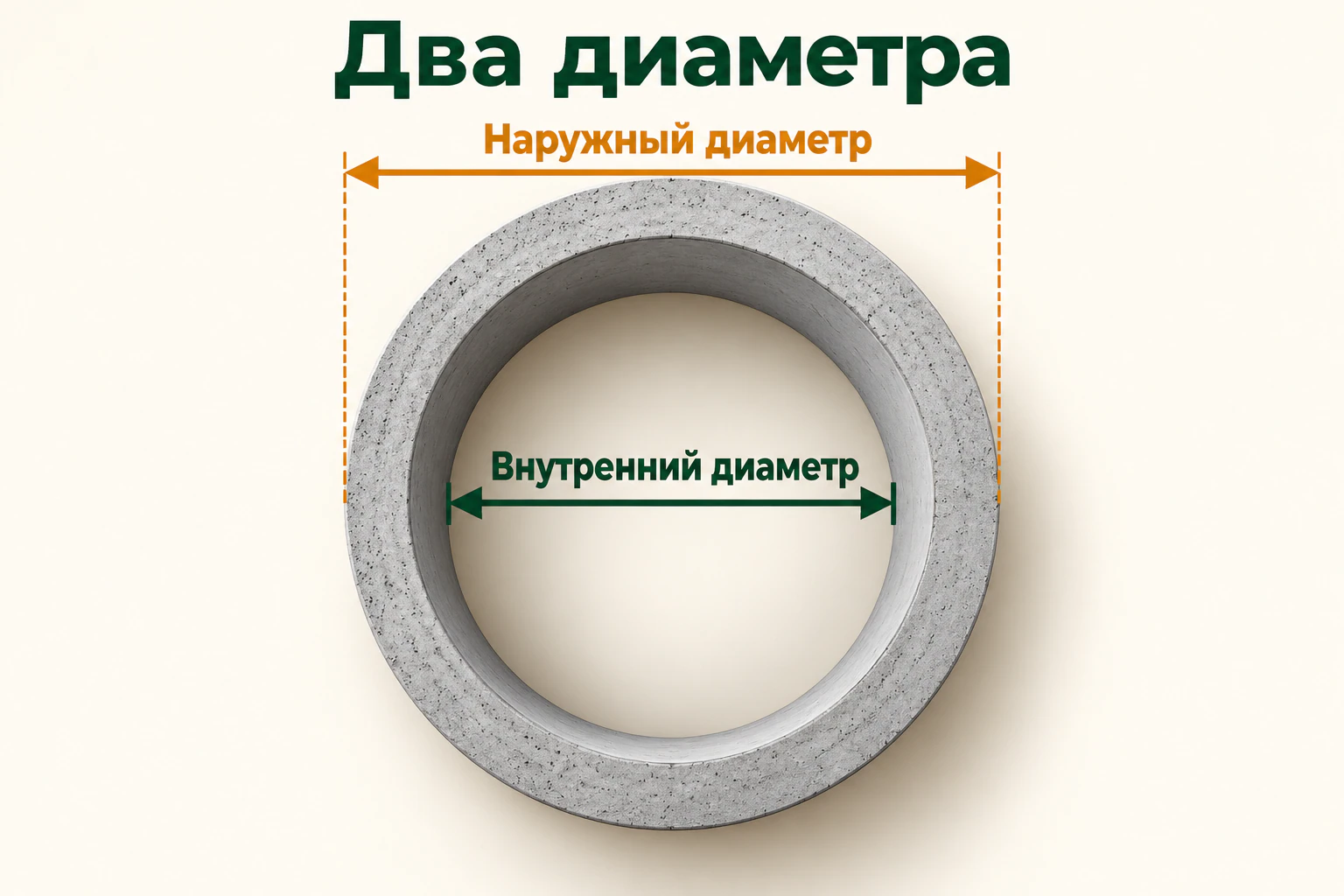

У КС 10.9 из рассмотренной карточки внутренний диаметр равен 1000 мм, наружный — 1160 мм, высота — 890 мм. Последняя цифра «9» здесь не означает, что для расчёта нужно без проверки подставить ровно 0,9 м. Обозначения через точку и дефис встречаются в каталогах; полное исполнение уточняют у изготовителя.

В том же стандарте предусмотрены дополнительные обозначения исполнения. Например, фальцевые стыковые поверхности и внутренний полимерный чехол отражаются в типе изделия. Слово «замок» в объявлении само по себе не описывает уплотнение, комплект поставки и герметичность собранного сооружения.

Карточки местных заводов могут ссылаться на ГОСТ 8020-90, тогда как текст ГОСТ 8020-2016 указывает, что он принят взамен этой редакции. Не объявляйте изделие соответствующим новому стандарту только по привычному названию. Запросите паспорт партии, рабочий чертёж и документ, по которому изготовлена именно ваша поставка.

Примеры размеров КС 10.9, КС 15.9 и КС 20.9

Последний столбец рассчитан нами как объём цилиндра по внутреннему диаметру и полной высоте элемента. Завод не заявляет его как полезный объём готового септика. Значения округлены, фактическую геометрию и допуски сверяют по документации.

У другого краснодарского производителя в характеристиках КС 10.9 указана высота 890 мм, а в тексте описания той же страницы — 900 мм. При такой несогласованности нельзя выбирать удобное значение на глаз. До оплаты попросите продавца подтвердить размеры в паспорте и спецификации. Наша таблица относится к первому каталогу и не смешивает данные разных поставок.

Объём бетона и вместимость — разные величины

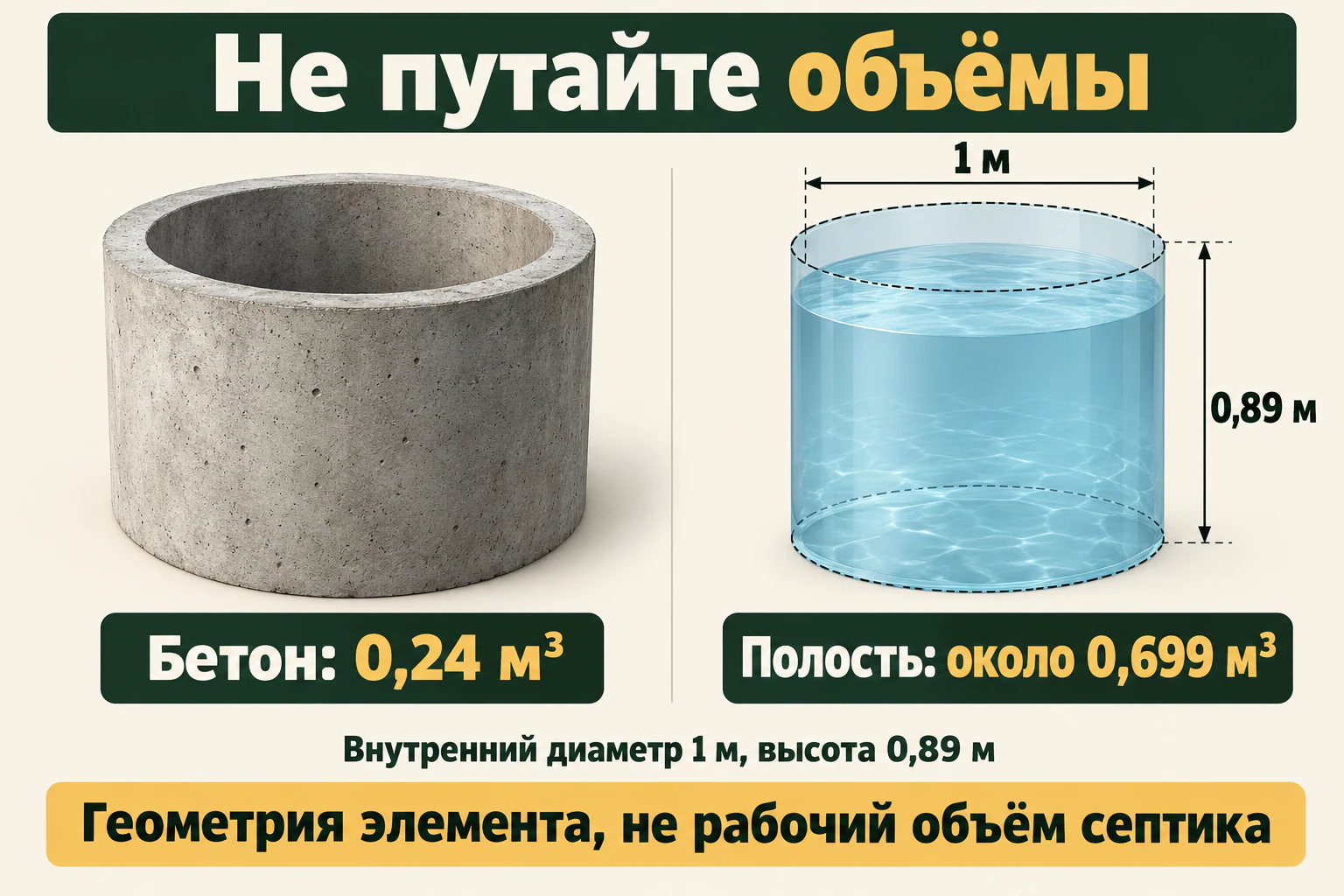

В карточке КС 10.9 встречается число 0,24 м³. В описании уточнено: это объём бетона. Для внутренней полости берут другие размеры: диаметр 1,00 м и высоту 0,89 м.

V = π × d² × h / 4. Подставляем метры: π × 1,00² × 0,89 / 4 ≈ 0,699 м³, или примерно 699 л. Это вместимость условной полости до верхнего торца, без учёта конструкции дна, перекрытия, труб и рабочего уровня.

Разница важна и при сравнении диаметров. При одинаковой высоте кольцо с внутренним диаметром 1,5 м имеет в 2,25 раза большую площадь внутреннего сечения, чем кольцо диаметром 1 м: отношение определяется квадратом диаметра. Но более широкое изделие потребует другого размещения, грузоподъёмности и организации разгрузки.

Удобная проверка единиц: 1000 л равны 1 м³. Миллиметры сначала переводят в метры, затем считают объём. Подстановка «1000» и «890» прямо в формулу с ответом в кубометрах даёт ошибку на несколько порядков.

Почему три кольца не означают готовый рабочий объём

Три одинаковых элемента КС 10.9 дают арифметически около 2,097 м³ внутренней полости при сложении полных высот. Это ещё не подтверждённая вместимость готовой камеры и не ответ на вопрос, сколько человек сможет обслуживать система.

У собранной конструкции есть дно, отметки ввода и выхода, пространство над рабочим уровнем и зона накопления осадка. Полезную вместимость нельзя считать по глубине от крышки до нижнего наружного края. Для отстойника нужно знать рабочий уровень жидкости и устройство камер; для накопителя — допустимый уровень наполнения и запас до вывоза.

Сначала определяют задачу и требуемые параметры всей канализации, затем подбирают элементы. Отдельная памятка по выбору септика поможет не смешивать накопитель, отстойник и станцию очистки. Справочная вместимость кольца не отменяет требования к дальнейшей очистке и отводу стоков.

Что ещё включить в спецификацию

Проектная глубина, подготовка основания, защита от грунтовых вод и размеры выемки не выводятся из одного наружного диаметра. Их назначают по конструкции и условиям участка. Тяжёлые элементы нельзя разгружать или устанавливать по бытовым импровизированным схемам; людям нельзя находиться под подвешенным грузом.

Не считайте плотное прилегание колец доказательством герметичности. Вода может проходить через швы и вводы. А перфорированное кольцо предназначено для иной задачи, чем удержание неочищенных бытовых стоков. Отдельно проверьте, какой элемент должен удерживать воду и где предусмотрена рассчитанная доочистка.

Что подготовить перед заказом в Краснодаре

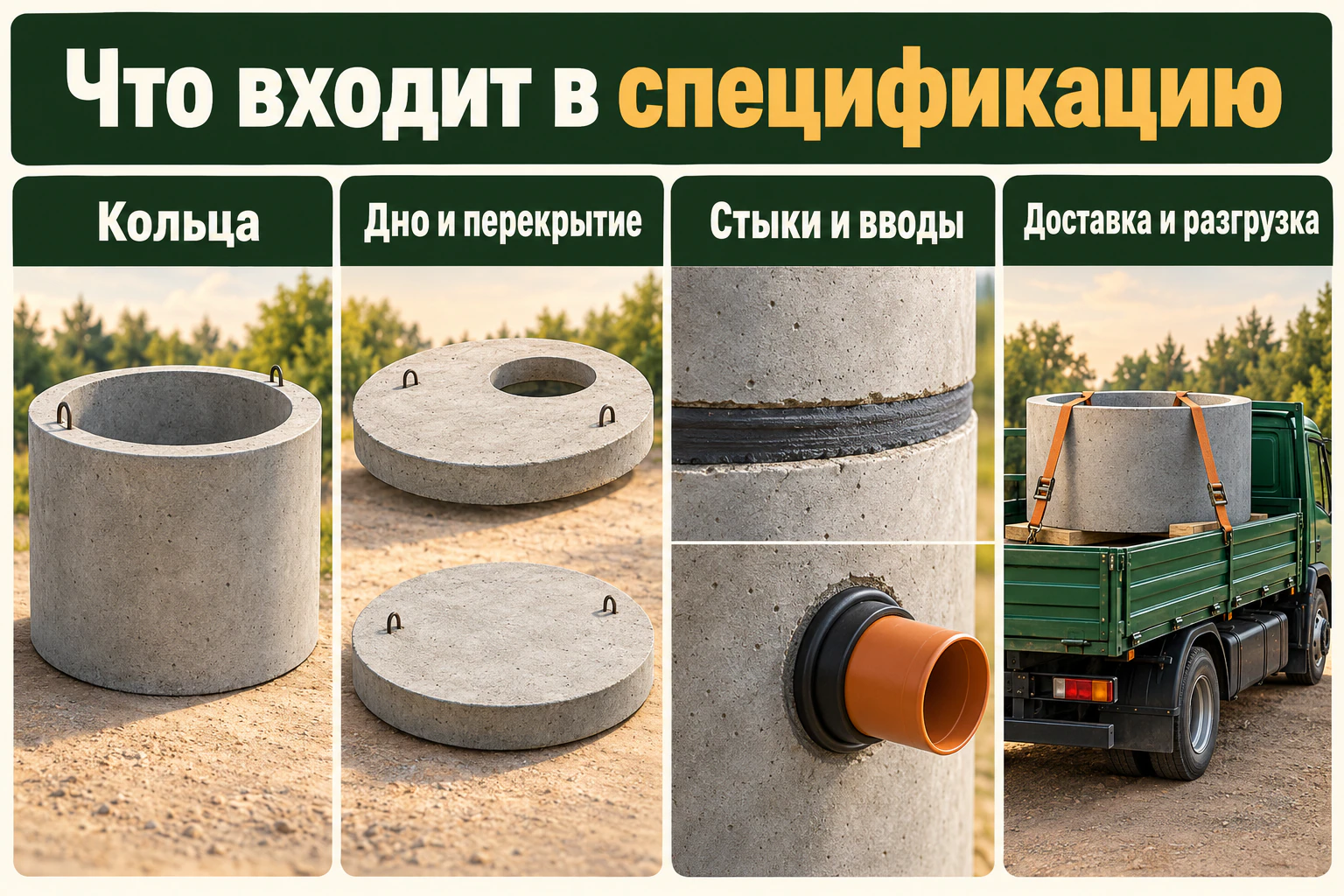

Отправьте исполнителю план участка, место выпуска канализации из дома, предполагаемую нагрузку и фотографии подъезда. В предложении должны быть перечислены не только кольца, но и дно, перекрытие, горловина, люк, герметизация, трубы, земляные работы, доставка и разгрузка. Если часть работ остаётся за заказчиком, это лучше увидеть до оплаты материалов.

Сравнивайте одинаковую комплектацию и итог по всем работам. Публичная цена кольца у поставщика не включает автоматически готовую канализацию. Нашу смету составляют отдельно. На странице систем из бетонных колец можно перейти к обсуждению решения для участка; выбор конкретной конструкции требует проверки исходных данных.
